Qué hace un rotor de un solo tornillo en una bomba de cavidad progresiva

A rotor de un solo tornillo es el componente del eje helicoidal que gira dentro de un estator coincidente para mover material fluido o semisólido a través de una bomba de cavidad progresiva, o que empuja y funde material plástico hacia adelante dentro de un cilindro extrusor. Su función principal es sencilla: a medida que el rotor gira, la ranura en espiral forma una cavidad sellada contra la pared circundante, y esta cavidad progresa a lo largo del eje, transportando material consigo a un caudal constante y de baja pulsación. Esta es la respuesta directa a lo que hace la pieza, y todo lo que aparece a continuación explica cómo funciona, por qué se desgasta y cómo seleccionar y mantener una correctamente.

En aplicaciones de bombas, el rotor trabaja junto con un estator para bombas de cavidad progresiva , un manguito revestido de elastómero que proporciona la superficie de sellado. En aplicaciones de extrusión, la misma geometría helicoidal trabaja contra una pared de barril de metal en lugar de un estator de goma. Ambos sistemas se basan en el mismo principio subyacente: una geometría en espiral giratoria que convierte la energía rotacional en un desplazamiento axial constante de material.

Descripción general del producto y diseño estructural

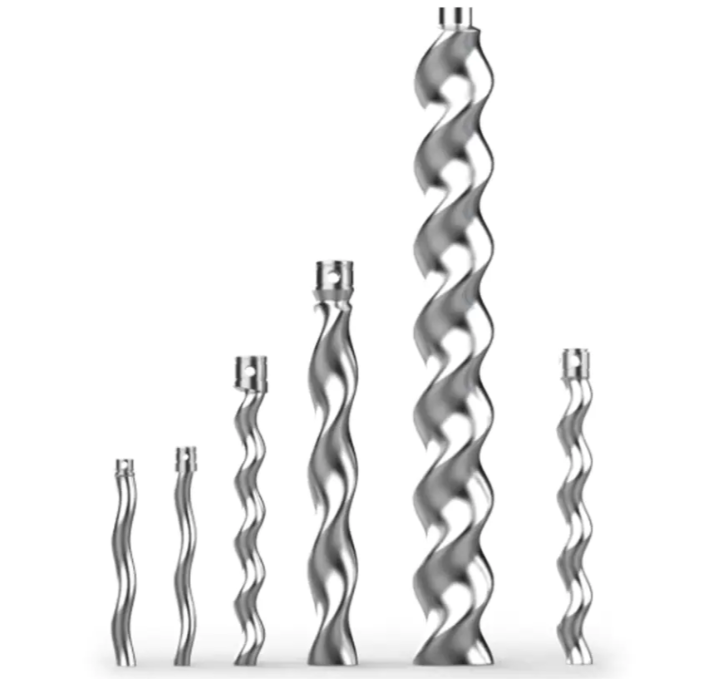

La fotografía a continuación muestra un conjunto de rotores de un solo tornillo de diferentes longitudes y perfiles de paso, lo que ilustra cómo el mismo diseño en espiral fundamental se adapta a diferentes capacidades de flujo y tamaños de aplicaciones, desde unidades de dosificación compactas hasta rotores más largos utilizados en tareas de transferencia de mayor volumen.

Cada rotor está definido por una pequeña cantidad de parámetros geométricos que determinan su rendimiento: el diámetro exterior de la espiral, el paso (la longitud axial de una vuelta helicoidal completa), la excentricidad (el desplazamiento entre la línea central del rotor y la línea central geométrica) y la profundidad de la ranura. El siguiente diagrama isométrico etiqueta estos parámetros en un modelo de rotor simplificado para que la terminología sea más fácil de seguir al leer un dibujo técnico o un catálogo de piezas de repuesto.

Comprender estos parámetros es importante porque cambiar cualquiera de ellos cambia las características de flujo del rotor, su perfil de corte y su patrón de desgaste. Un paso más corto con una profundidad de ranura más pequeña tiende a adaptarse a tareas de mayor presión y menor flujo, mientras que un paso más largo con una ranura más profunda favorece un manejo más suave de materiales sensibles al corte, como los productos alimenticios. Esta es la razón Síntomas del rotor de un solo tornillo Los desgastes prematuros suelen deberse a una falta de coincidencia entre la geometría original y un cambio en las condiciones de funcionamiento, más que a un defecto en la pieza en sí.

Cómo se desarrolla el desgaste del rotor durante el funcionamiento

Dentro de una extrusora de plástico, el rotor de un solo tornillo empuja la materia prima hacia adelante y genera calor a través de la fricción a medida que el material pasa a través del espacio entre la ranura en espiral y la pared interior del cilindro. A medida que el tornillo gira, aplica fuerza de corte y presión sobre el material, suavizándolo gradualmente y mezclándolo uniformemente antes de empujarlo hacia la matriz y extruirlo hasta darle la forma final. La velocidad del tornillo, la temperatura del cilindro y la presión del sistema influyen directamente en la eficiencia de este proceso e influyen igualmente en la rapidez con la que se desgasta la superficie del rotor.

En un entorno de trabajo de alta temperatura, el desgaste del rotor generalmente proviene de cuatro fuentes superpuestas. En primer lugar, la temperatura elevada ablanda el propio material del rotor, intensificando la fricción contra la pared del cilindro y produciendo desgaste térmico. En segundo lugar, el movimiento relativo entre el rotor y el cilindro, el material y otras superficies de contacto durante la rotación produce un desgaste mecánico normal con el tiempo. En tercer lugar, las impurezas como los aditivos o la humedad residual en el material procesado pueden corroer la superficie del rotor y acelerar la degradación. En cuarto lugar, la propia geometría del rotor, la selección de materiales y la precisión de fabricación afectan a su resistencia a todo lo anterior desde el principio.

El siguiente gráfico de barras horizontales presenta una comparación general e ilustrativa de la intensidad con la que cada uno de estos cuatro factores suele contribuir al desgaste general del rotor en condiciones de operación sostenida a alta temperatura. Su objetivo es ser una guía conceptual más que una estadística medida de una sola instalación, ya que las proporciones de desgaste reales varían según el material, la velocidad y el historial de mantenimiento. Aun así, el orden relativo es consistente con la experiencia de campo común: el desgaste térmico y mecánico tiende a dominar, mientras que los factores corrosivos y relacionados con el diseño actúan como causas contribuyentes más que primarias. Reconocer qué factor es más activo en un sistema determinado ayuda a determinar si la solución prioritaria es una mejora del revestimiento, una mejora del enfriamiento o una revisión de la geometría.

Selección de materiales y revestimientos resistentes al desgaste

El control del desgaste en un rotor de un solo tornillo comienza con la elección del material. Los aceros aleados o aleaciones especiales resistentes a altas temperaturas, al desgaste y a la corrosión son el punto de partida estándar para los rotores que se espera que funcionen continuamente en condiciones exigentes. Más allá del material a granel, el tratamiento de superficies desempeña un papel igualmente importante a la hora de prolongar la vida útil.

Recubrimientos superficiales

La aplicación de recubrimientos resistentes al desgaste, como carburo de tungsteno o nitruro de silicio, a la superficie del rotor aumenta la dureza de la superficie y mejora la resistencia al desgaste mecánico y térmico, lo cual es particularmente valioso en las líneas de extrusión de servicio continuo.

Optimización de geometría

La optimización de parámetros geométricos como el ángulo de la hélice, el paso y la profundidad de la ranura reduce el tiempo que el material permanece en contacto con la superficie del rotor y reduce la fuerza de corte en cualquier punto, lo que a su vez reduce la concentración de desgaste localizado.

Mejora del sistema de refrigeración

Reforzar el sistema de enfriamiento ayuda a garantizar que el rotor y el cilindro se enfríen eficazmente durante el funcionamiento a alta temperatura, manteniendo la temperatura de trabajo dentro de un rango estable y reduciendo el desgaste térmico a largo plazo.

El siguiente gráfico de radar compara cuatro enfoques de diseño de rotores en cinco dimensiones de rendimiento en una escala relativa, ofreciendo un marco conceptual para evaluar accesorios para bombas de tornillo y opciones de actualización del rotor en lugar de un informe sobre un solo producto probado. Muestra que un rotor recubierto con geometría optimizada generalmente obtiene una puntuación más alta en cuanto a resistencia al desgaste y vida útil, mientras que un rotor estándar sin recubrimiento sigue siendo una opción razonable para aplicaciones intermitentes o de servicio más liviano. La lectura conjunta de los cinco ejes, en lugar de cualquier punto aislado, proporciona la imagen más clara de dónde un diseño determinado intercambia una ventaja por otra. Este tipo de comparación es más útil al principio del proceso de especificación, antes de finalizar el emparejamiento del rotor y el estator para una tarea particular.

Aplicaciones industriales de rotores de un solo tornillo

Los rotores de un solo tornillo y las bombas construidas a su alrededor se utilizan en una amplia gama de industrias porque el principio subyacente de desplazamiento en espiral maneja un amplio espectro de viscosidades y tipos de materiales con un corte relativamente bajo en comparación con otras tecnologías de bombas. un bomba de tornillo vertical La configuración a menudo se selecciona donde el espacio del piso es limitado o donde la alimentación por gravedad simplifica la carga, mientras que las configuraciones horizontales siguen siendo comunes en las líneas de proceso continuo.

• Las plantas de tratamiento de agua ambiental utilizan sistemas de bombas de tornillo para mover los lodos y el agua tratada de manera confiable con bajas pulsaciones.
• A bomba de tornillo para aguas residuales La configuración maneja aguas residuales municipales e industriales que contienen sólidos sin obstrucciones excesivas.
• A bomba de tornillo para lodos Se especifica comúnmente para la transferencia de lodos deshidratados o espesados en instalaciones de tratamiento.
• A bomba de tornillo para alimentos variante, construida con materiales y acabados de calidad alimentaria, transfiere suavemente productos alimenticios viscosos o que contienen partículas
• Los procesos de los sectores químico, papelero y de pulpa, petroquímico y energético se basan en el mismo principio de rotor y estator para una medición y transferencia consistentes.

como un fabricante de bombas de tornillo suministrando ambos completos bombas de un solo tornillo e individual repuestos para bombas de cavidad progresiva Sin embargo, adaptar el material del rotor y el recubrimiento a la industria específica es una parte rutinaria del proceso de especificación, ya que un rotor adecuado para trabajos con lodos abrasivos no es automáticamente la opción correcta para la transferencia de calidad alimentaria.

Esta ilustración refleja un patrón general observado en las industrias de procesos: las aplicaciones que involucran sólidos abrasivos, como la transferencia de lodos y tareas químicas o petroquímicas, imponen una mayor demanda de resistencia al desgaste del rotor que aplicaciones más suaves como la transferencia de productos alimenticios o el manejo de agua limpia. Esta es precisamente la razón por la que la selección del material del rotor y del recubrimiento siempre debe adaptarse a la tarea específica en lugar de tratarse como una decisión única para todos, y por la que consultar con el proveedor de la bomba durante la especificación tiende a prevenir problemas de desgaste prematuro más adelante.

Prácticas operativas que prolongan la vida útil del rotor

Más allá de las opciones de materiales y recubrimientos, la disciplina operativa diaria tiene un efecto mensurable en la duración en servicio de un rotor de un solo tornillo. Las siguientes prácticas son ampliamente reconocidas dentro de la industria de extrusión y bombas de cavidad progresiva como formas efectivas de frenar la progresión del desgaste.

1. Opere la extrusora o la bomba estrictamente de acuerdo con sus procedimientos nominales, evitando condiciones de sobrecarga y ciclos de arranque y parada frecuentes e innecesarios.
2. Programe verificaciones de mantenimiento periódicas para evaluar el desgaste del rotor, el cilindro o el estator, y reemplace los componentes muy desgastados antes de que afecten la calidad posterior.
3. Limpie el rotor y su carcasa con regularidad para eliminar impurezas y residuos adheridos que, de otro modo, podrían acelerar el desgaste corrosivo.
4. Aplique lubricación adecuada en la superficie de contacto entre el rotor y la carcasa para reducir el desgaste provocado por la fricción.
5. Mantenga una calidad constante de la materia prima, evitando materias primas con impurezas excesivas o tamaños de partículas desiguales que aumenten el desgaste abrasivo.
6. Controle con precisión el sistema de calefacción y refrigeración para evitar cambios excesivos de temperatura que estresen el material del rotor.

El siguiente gráfico de líneas ilustra, en términos generales, cómo las prácticas de mantenimiento consistentes tienden a afectar el desgaste acumulativo del rotor durante un período operativo prolongado en comparación con un mantenimiento mínimo o irregular. Se presenta como una tendencia conceptual en lugar de datos medidos de una unidad específica, ya que las curvas de desgaste reales dependen en gran medida de la abrasividad del material, el control de la temperatura y el ciclo de trabajo. Aun así, la brecha cada vez mayor entre las dos líneas a lo largo del tiempo refleja un patrón comúnmente reportado en toda la industria: las diferencias de desgaste en las etapas iniciales son pequeñas, pero se agravan significativamente cuanto más tiempo permanece en servicio continuo un rotor con mal mantenimiento. Este es uno de los argumentos más claros para incorporar un programa de inspección de rutina en cualquier plan de mantenimiento de bombas o extrusiones en lugar de reaccionar solo después de que ocurre una falla. Las instalaciones que rastrean las tendencias de desgaste a lo largo del tiempo generalmente están mejor posicionadas para planificar el reemplazo del rotor de manera proactiva en lugar de experimentar tiempos de inactividad no planificados.

Acerca de Jingjiang Meijia Pump Industry Co., Ltd.

Jingjiang Meijia Pump Industry Co., Ltd. está ubicada en el número 36 de Xintai Road, zona de desarrollo económico y tecnológico de Jingjiang, provincia de Jiangsu. La empresa se dedica a la producción, venta y servicio posventa de bombas monotornillo y repuestos para bombas monotornillo, y cuenta con un equipo de ingeniería con experiencia en el diseño, fabricación e inspección de conjuntos completos de bombas de tornillo.

Los productos de bombas de un solo tornillo Meijia cuentan con una gama estructural completa, diversas opciones de configuración y especificaciones completas adecuadas para aplicaciones centradas en la durabilidad. Se utilizan en operaciones de tratamiento de agua ambiental, procesamiento químico, papel y pulpa, alimentos y productos farmacéuticos, petroquímicos y energéticos. como un fabricante de bombas de tornillo , Meijia Pump Industry también suministra accesorios universales compatibles con una amplia gama de sistemas de bombas de un solo tornillo, respaldados por la capacidad de producción y la experiencia técnica destinadas a proporcionar un rendimiento estable para sus productos.

El centro de servicio posventa de la empresa mantiene un equipo de ingenieros disponibles para ayudar a los clientes con el seguimiento técnico después de la instalación. Tras una comparación a largo plazo entre diferentes entornos y condiciones de trabajo, los usuarios han informado que los productos de bombas de un solo tornillo Meijia continúan funcionando de manera confiable año tras año. Jingjiang Meijia Pump Industry recibe con agrado las visitas y el intercambio técnico de socios de toda la industria.

Preguntas frecuentes

P1: ¿Qué causa el desgaste prematuro en un rotor de un solo tornillo?

El desgaste prematuro generalmente es causado por una combinación de alta temperatura de funcionamiento, fricción mecánica contra el cilindro o estator, impurezas en el material procesado y una geometría o recubrimiento que no coincide con el trabajo específico.

P2: ¿Cómo sé si es necesario reemplazar un rotor de un solo tornillo?

Los indicadores comunes incluyen salida de flujo reducida, aumento de ruido o vibración durante la operación, lecturas de presión inconsistentes y picaduras o ranuras visibles en la superficie durante la inspección de rutina.

P3: ¿Se puede utilizar el mismo diseño de rotor para aplicaciones de alimentos y aguas residuales?

Generalmente no sin ajustes; el rotor de una bomba de tornillo para alimentos requiere materiales y acabados de calidad alimentaria, mientras que el rotor de una bomba de tornillo para aguas residuales o lodos generalmente se especifica con diferentes recubrimientos y geometrías adecuadas para sólidos abrasivos.

P4: ¿Con qué frecuencia se debe inspeccionar un rotor de un solo tornillo?

La frecuencia de las inspecciones depende de la severidad del trabajo, pero se recomiendan verificaciones visuales y dimensionales de rutina durante los intervalos de mantenimiento programados para detectar las tendencias de desgaste antes de que afecten la calidad de la producción.

P5: ¿Las piezas de repuesto para bombas de un solo tornillo son intercambiables entre marcas?

La compatibilidad dimensional varía según el fabricante, por lo que las piezas de repuesto para bombas de cavidad progresiva, incluidos rotores y estatores, deben coincidir con las especificaciones originales de la bomba o confirmarse con el proveedor antes de realizar el pedido.
