¿Para qué se utiliza una bomba de tornillo?

A bomba de tornillo (también conocida como bomba de cavidad progresiva o bomba de tornillo único) es una bomba de desplazamiento positivo que transfiere fluido mediante la rotación de uno o más tornillos helicoidales. A diferencia de las bombas centrífugas, las bombas de tornillo mueven el fluido axialmente a lo largo del eje del tornillo con una turbulencia mínima, lo que las hace excepcionalmente adecuadas para manipular medios viscosos, sensibles al corte o cargados de sólidos. Desde plantas de tratamiento de aguas residuales hasta líneas de procesamiento de alimentos, Las bombas de tornillo son indispensables en decenas de sectores industriales. . Este artículo explora sus principios de funcionamiento, aplicaciones, componentes estructurales y por qué elegir el fabricante de bombas de tornillo adecuado es importante para la eficiencia operativa a largo plazo.

Cómo funcionan las bombas de tornillo: el principio operativo básico

El principio de funcionamiento de la bomba de tornillo se basa en el desplazamiento positivo. En una bomba de tornillo único (bomba de cavidad progresiva), un rotor de tornillo único gira excéntricamente dentro de un estator elastomérico. El rotor suele estar hecho de acero endurecido con un perfil helicoidal, mientras que el estator es un manguito de elastómero de doble hélice alojado en una carcasa metálica. A medida que el rotor gira, se forman cavidades selladas entre el rotor y el estator, y el fluido es empujado progresivamente desde el extremo de succión hasta el extremo de descarga en un flujo suave y sin pulsaciones.

Este mecanismo distingue las bombas de tornillo de las bombas peristálticas o de engranajes. Debido a que las cavidades están selladas y se mueven continuamente sin reflujo, La acumulación de presión es constante y el flujo es proporcional a la velocidad de rotación. . Según las referencias de ingeniería del Instituto Hidráulico (HI), las bombas de cavidad progresiva están clasificadas para viscosidades desde 1 cP hasta más de 1.000.000 cP, lo que las convierte en una de las tecnologías de manejo de fluidos más versátiles disponibles.

El estator de las bombas de cavidad progresiva es un componente de desgaste crítico. Su material elastómero (caucho natural, NBR, EPDM o FKM) debe adaptarse a las propiedades químicas y la temperatura del fluido bombeado. Un desajuste provoca una hinchazón prematura o agrietamiento del estator. Es por eso que seleccionar las piezas de repuesto correctas para bombas de cavidad progresiva de un fabricante experimentado de bombas de tornillo es esencial para la longevidad de la bomba.

Usos principales de las bombas de tornillo en todas las industrias

Los usos más extendidos de las bombas de tornillo abarcan los sectores medioambiental, industrial, alimentario y energético. Su acción de bombeo suave y de bajo cizallamiento es ideal para fluidos que no deben emulsionarse, airearse ni degradarse. A continuación se muestra una descripción general estructurada de los sectores clave y el papel específico que desempeñan las bombas de tornillo en cada uno.

Bombas de tornillo en aguas residuales (aplicaciones de bombas de tornillo para aguas residuales y bombas de tornillo para lodos) representan uno de los segmentos de uso más grandes a nivel mundial. Según el Informe sobre el mercado global de inteligencia del agua 2022, la inversión en infraestructura de tratamiento de aguas residuales superó los 130 mil millones de dólares anuales, y las bombas de cavidad progresiva representan una parte importante de la adquisición de equipos de manipulación de lodos en todo el mundo. Su capacidad para manejar lodos en concentraciones de sólidos secos de hasta el 10% DS los hace muy superiores a las alternativas centrífugas en tales condiciones.

Comparación del rendimiento de la aplicación: bomba de tornillo frente a otros tipos de bombas

Comprender dónde las bombas de tornillo superan a las alternativas ayuda a los ingenieros y gerentes de adquisiciones a tomar decisiones informadas. El siguiente gráfico de barras horizontales compara los atributos clave de rendimiento de cuatro tipos comunes de bombas industriales para aplicaciones de fluidos viscosos.

Como lo demuestra el gráfico, Las bombas de un solo tornillo son líderes en manejo de viscosidad y sensibilidad al corte. , lo que explica su prevalencia en aplicaciones de bombas de tornillo para alimentos (p. ej., pasta de tomate, yogur, chocolate) y transferencias de lodos farmacéuticos. Las bombas de engranajes son competitivas en eficiencia energética para fluidos limpios y de baja viscosidad, pero sus componentes de espacio reducido no son adecuados para medios abrasivos o cargados de sólidos. Las bombas centrífugas, si bien son rentables para fluidos similares al agua de baja viscosidad, pierden eficiencia rápidamente a medida que la viscosidad aumenta por encima de 200 cP y son completamente inadecuadas para el territorio de las bombas de cavidad progresiva.

Tipos de bombas de tornillo y sus diferencias estructurales

Comprender los distintos tipos de bombas de tornillo ayuda a los ingenieros a seleccionar la configuración adecuada para su aplicación específica. El mercado de bombas de agua de tornillo abarca varias configuraciones distintas, cada una optimizada para diferentes propiedades de fluidos y entornos de instalación.

Bomba de tornillo único (bomba de cavidad progresiva)

La variante más utilizada, la bomba de tornillo único, utiliza un rotor helicoidal dentro de un estator elastomérico. Maneja viscosidades de hasta 1.000.000 mPas, contenido de sólidos de hasta el 40 % en peso y ofrece caudales desde 0,01 m3/h hasta más de 500 m3/h, según el tamaño del modelo. El rotor de un solo tornillo es el corazón de la bomba: su construcción de acero endurecido cromado proporciona resistencia al desgaste en servicios abrasivos, mientras que su geometría helicoidal determina la eficiencia volumétrica de la bomba.

Bomba de doble tornillo

Las bombas de doble tornillo utilizan dos rotores helicoidales entrelazados, lo que permite mayores caudales y presiones que los diseños de un solo tornillo. Se prefieren en el sector del petróleo y el gas para aplicaciones de flujo multifásico. Sin embargo, generalmente no son adecuados para fluidos altamente viscosos o abrasivos debido a sus holguras entre rotores más estrechas.

Bomba de tornillo vertical

La bomba de tornillo vertical es una variante sumergible o semisumergible diseñada para operación montada en sumidero o instalada en pozo. Elimina la necesidad de cebado externo y es ideal para sumideros, tanques e instalaciones subterráneas. La configuración vertical minimiza el uso de espacio y es común en estaciones de bombeo de aguas residuales municipales y pozos de efluentes industriales.

Bomba de tornillo para aguas residuales y bomba de tornillo para lodos

Estos se diferencian funcionalmente por la concentración y la naturaleza de los sólidos en el medio bombeado. Bombas de tornillo para aguas residuales manejar aguas residuales municipales crudas con contenido fibroso y sólido, mientras bombas de tornillo para lodos están diseñados para biosólidos espesados (normalmente entre 2 y 8 % de DS) o incluso tortas deshidratadas (hasta un 30 % de DS). Ambos se basan en tecnología de cavidad progresiva, pero utilizan estatores reforzados y juntas universales de alta resistencia para manejar las demandas de torque más altas de medios densos.

Caudal de la bomba de tornillo frente a velocidad de rotación: curva de rendimiento

Una de las características más importantes de una bomba de tornillo es la relación lineal entre la velocidad de rotación (RPM) y el caudal volumétrico. A diferencia de las bombas centrífugas cuya curva flujo-presión es parabólica y sensible a los cambios de viscosidad, las bombas de tornillo ofrecen un flujo casi constante por revolución en una amplia gama de presiones operativas. El siguiente gráfico de líneas ilustra cómo el caudal aumenta con la velocidad para una bomba de tornillo único representativa a dos presiones diferenciales.

Esta linealidad es prácticamente significativa: significa que un variador de frecuencia (VFD) puede controlar con precisión el caudal ajustando la velocidad del motor , lo que permite una medición y dosificación precisas sin válvulas de control de flujo adicionales. Para aplicaciones de dosificación de productos químicos, porcionado de alimentos o llenado de productos farmacéuticos, esta característica elimina la necesidad de correcciones de medición posteriores. La ligera disminución del flujo a presiones diferenciales más altas (visible en el cuadro) se debe a un mayor deslizamiento, un fenómeno bien comprendido que se maneja seleccionando la geometría del estator y el elastómero correctos para la aplicación.

Componentes de la bomba de tornillo: qué hace que un sistema de bomba sea de calidad

Una comprensión integral de los accesorios y componentes internos de las bombas de tornillo es esencial para la planificación del mantenimiento y el análisis del costo total de propiedad. Las bombas de cavidad progresiva constan de una cantidad relativamente pequeña de componentes clave, lo que simplifica la gestión de repuestos, pero cada componente debe cumplir tolerancias estrictas para garantizar la confiabilidad a largo plazo.

• Rotor de un solo tornillo: El rotor helicoidal de acero cromado endurecido. Debe mantener una precisión dimensional dentro de micras para garantizar un sellado uniforme de la cavidad con el estator. La geometría del rotor (paso, excentricidad, diámetro) es única para cada modelo de bomba y configuración de etapa.
• Estator para bombas de cavidad progresiva: La funda elastomérica de doble hélice. La selección de elastómeros (NBR, EPDM, FKM, caucho natural) se adapta a los requisitos de compatibilidad química, temperatura y abrasión. El estator suele ser el primer componente que requiere reemplazo durante el mantenimiento programado.
• Conjunto de junta universal/varilla impulsora: Transmite el movimiento giratorio excéntrico del motor al rotor. Sujetas a tensiones de flexión cíclicas, estas uniones deben fabricarse con acero aleado de alta calidad y lubricarse adecuadamente.
• Sello mecánico/sello de empaque: Evita que el líquido se escape a lo largo del eje de transmisión. La selección entre sellos mecánicos simples, dobles o en tándem depende de la toxicidad, la presión y la temperatura del fluido.
• Bridas / Carcasa de Succión y Descarga: La carcasa que contiene presión es de hierro fundido, hierro dúctil, acero inoxidable o acero dúplex, según los requisitos de corrosión.
• Reductor de engranajes/acoplamiento impulsor: La mayoría de las bombas de cavidad progresiva funcionan a velocidades entre 60 y 300 RPM, lo que requiere un reductor de engranajes entre el motor (normalmente 1400-3000 RPM) y el eje de la bomba.

Como fabricante líder de bombas de tornillo, Jingjiang Meijia bomba Industry Co., Ltd. suministra una gama completa de repuestos para bombas de cavidad progresiva compatibles con la mayoría de las principales marcas de bombas a nivel mundial. Ya sea que el requisito sea un rotor de un solo tornillo de repuesto, un nuevo estator para bombas de cavidad progresiva o un conjunto completo de varilla impulsora, el equipo de ingeniería de Meijia proporciona piezas que cumplen o superan las especificaciones dimensionales y de materiales del OEM. Esta compatibilidad cruzada convierte a Meijia en un valioso proveedor de accesorios para bombas de tornillo para gerentes de mantenimiento que buscan reducir la complejidad del inventario de repuestos.

Tendencias de adopción de la industria: crecimiento del mercado de bombas de tornillo por sector

El mercado mundial de bombas de cavidad progresiva se ha expandido de manera constante durante la última década, impulsado por la inversión en infraestructura de aguas residuales, las regulaciones de seguridad alimentaria que exigen diseños de bombas higiénicos y la necesidad de la industria del petróleo y el gas de equipos de transferencia multifásicos confiables. El siguiente gráfico de columnas ilustra el crecimiento estimado del despliegue global de bombas de cavidad progresiva en los principales sectores de 2019 a 2024, indexado a 2019 = 100.

El sector de tratamiento de aguas residuales muestra la trayectoria de crecimiento más espectacular, lo que refleja los compromisos políticos globales para ampliar la infraestructura de alcantarillado municipal, particularmente en Asia-Pacífico y América Latina. El segmento de bombas de tornillo para alimentos ha crecido rápidamente debido a los requisitos de diseño higiénico introducidos por estándares como EHEDG (Grupo Europeo de Diseño e Ingeniería Higiénica) y los Estándares Sanitarios 3-A, que favorecen las bombas de cavidad progresiva por su compatibilidad CIP/SIP (limpieza in situ/esterilización in situ). Los sectores químico y de papel/pulpa muestran un crecimiento incremental más constante.

Radar de capacidad de la bomba de tornillo: descripción general del rendimiento multidimensional

Para proporcionar una visión integral del rendimiento de la bomba de un solo tornillo en relación con las alternativas centrífugas y de doble tornillo, el siguiente gráfico de radar evalúa cinco dimensiones clave simultáneamente. Este tipo de comparación multieje se recomienda en metodologías de selección de ingeniería de fuentes como la Asociación Europea de Fabricantes de Bombas (Europump) y el Instituto Hidráulico (HI).

La comparación de radar valida la práctica de la ingeniería: Las bombas de un solo tornillo son la solución preferida cuando la complejidad del fluido es alta. — ya sea que eso signifique una viscosidad elevada, un contenido significativo de sólidos, una biología sensible al cizallamiento o el requisito de una medición volumétrica precisa. Las bombas centrífugas siguen siendo rentables para aplicaciones de fluidos limpios, de alto flujo y baja viscosidad donde su eficiencia y bajo costo de adquisición justifican su selección. A medida que los requisitos de la aplicación se alejan de este ideal de fluido limpio, el perfil de capacidad integral de la bomba de tornillo único se vuelve cada vez más difícil de igualar.

Gama de productos de bombas de un solo tornillo Meijia: rendimiento en el mundo real

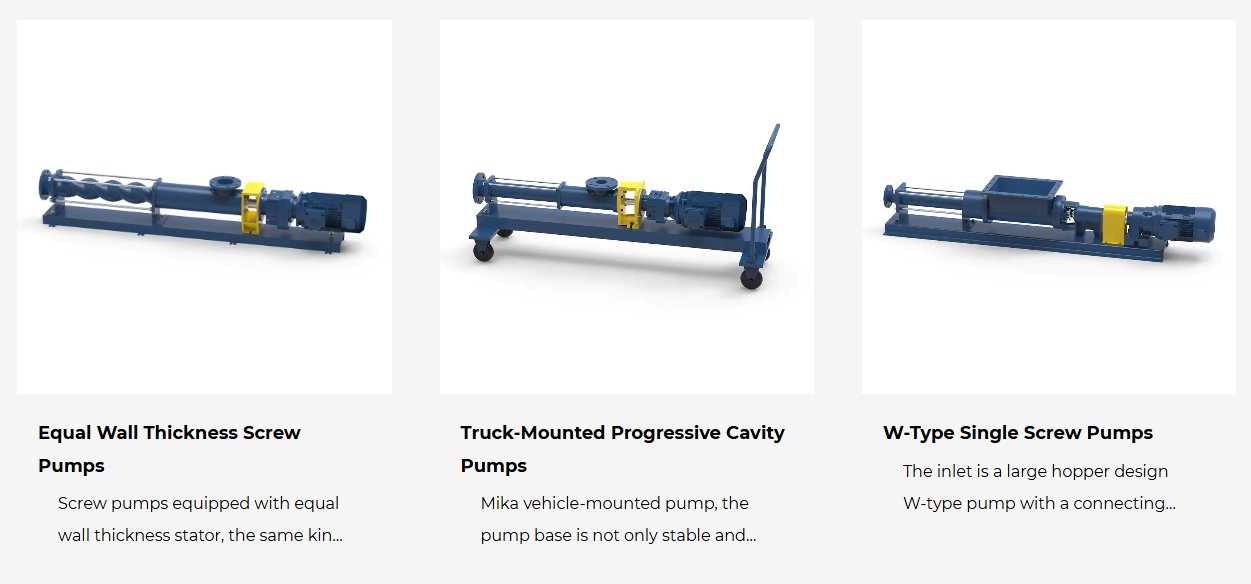

La siguiente imagen muestra tres modelos representativos de la línea de productos de bombas de un solo tornillo de Jingjiang Meijia Pump Industry, lo que demuestra la gama de configuraciones disponibles para diferentes requisitos de instalación y aplicación.

Figura 6: Línea de productos de bombas de un solo tornillo de Meijia Pump Industry. De izquierda a derecha: Bomba monotornillo de igual espesor de pared para servicio de fluido viscoso estándar; Bomba de cavidad progresiva montada en camión para operaciones de transferencia móvil; Bomba monotornillo tipo W con entrada de tolva grande para materiales semisólidos y de alta viscosidad. Todos los modelos incorporan rotores de un solo tornillo mecanizados con precisión y estator intercambiable para diseños de bombas de cavidad progresiva.

Como se muestra arriba, la gama de productos de Meijia cubre los principales escenarios de instalación que se encuentran en aplicaciones de campo. el Bomba de un solo tornillo de igual espesor de pared Ofrece una compresión constante de la pared del estator en toda su longitud, lo que extiende significativamente la vida útil del estator en comparación con los diseños convencionales de diámetro uniforme, lo que es particularmente importante en aplicaciones de bombas de tornillo para lodos abrasivos. el Bomba de cavidad progresiva montada en camión responde a los requisitos de transferencia de emergencia y deshidratación móvil, ofreciendo una implementación rápida sin infraestructura fija. el Bomba tipo W con su entrada de tolva de gran tamaño está diseñado específicamente para lodos, pastas y materiales semisólidos de alta concentración que no pueden alimentarse por gravedad en configuraciones de entrada estándar.

Jingjiang Meijia bomba Industry Co., Ltd. , ubicada en el número 36 de Xintai Road, zona de desarrollo económico y tecnológico de Jingjiang, provincia de Jiangsu, aporta décadas de experiencia en fabricación al diseño y producción de bombas de un solo tornillo. Como fabricante profesional de bombas de tornillo, Meijia integra mecanizado CNC avanzado, vulcanización de caucho de precisión para la producción de estatores y un riguroso control de calidad interno en cada etapa de producción. La empresa presta servicios a clientes de los sectores de tratamiento ambiental de agua, químico, papel y pulpa, alimentario y farmacéutico, petroquímico y energético, aplicando un profundo conocimiento de las aplicaciones para adaptar la configuración de bomba y los accesorios de bomba de tornillo adecuados a cada tarea.

Criterios de selección: elección de la bomba de tornillo adecuada para su aplicación

La selección de una bomba de tornillo requiere una evaluación estructurada de las propiedades del fluido, las condiciones del sistema y los requisitos operativos. Se deben definir los siguientes parámetros antes de acudir al fabricante de bombas de tornillo para obtener una recomendación sobre la bomba.

1. Viscosidad y reología del fluido: Viscosidad dinámica (mPas o cP) a temperatura de funcionamiento. Los fluidos no newtonianos (pseudoplásticos, tixotrópicos) requieren datos adicionales: curvas de velocidad de corte versus curvas de viscosidad, si están disponibles.
2. Contenido de sólidos y tamaño de partículas: Porcentaje en peso o volumen, diámetro máximo de partícula, naturaleza fibrosa o abrasiva. Esto determina la dureza del elastómero del estator y el tratamiento de la superficie del rotor.
3. Caudal requerido y presión diferencial: Caudales mínimo, normal y máximo (m3/h o L/min) y diferencial de presión del sistema (bar o psi). Estos determinan el número de etapas de la bomba y la geometría del rotor/estator.
4. Rango de temperatura: Temperatura de funcionamiento y máxima del fluido. La temperatura afecta el rendimiento del elastómero: las altas temperaturas pueden requerir estatores de FKM o EPDM en lugar de NBR.
5. químico Compatibility: El pH del fluido, el contenido de disolvente y la presencia de agente oxidante deben coincidir con el elastómero del estator y el material de la carcasa (hierro fundido, acero inoxidable, dúplex).
6. Orientación y espacio de instalación: Bomba de tornillo horizontal, vertical o instalación inclinada. El espacio disponible y las condiciones de la altura de entrada afectan la selección de la configuración de la bomba.
7. Ciclo de trabajo y horas de funcionamiento: Funcionamiento continuo, intermitente o en espera. Afecta el tipo de sello, las especificaciones de los rodamientos y los intervalos de mantenimiento recomendados para los accesorios de bombas de tornillo.

El equipo de ingeniería de Meijia revisa estos parámetros sistemáticamente para recomendar el modelo de bomba, el elastómero del estator, la configuración del sello y la disposición del accionamiento correctos. Este enfoque consultivo, respaldado por una amplia experiencia en fabricación con bombas de un solo tornillo en diversas industrias, reduce los errores de especificación y evita costosas fallas prematuras en el campo.

Estrategia de mantenimiento y gestión de repuestos para bombas de cavidad progresiva

Una estrategia de mantenimiento bien ejecutada extiende drásticamente la vida útil de las bombas de cavidad progresiva y reduce el costo total de propiedad. Los dos elementos de desgaste principales en una bomba de un solo tornillo son el estator para las bombas de cavidad progresiva y el rotor de un solo tornillo, los cuales siguen patrones de desgaste predecibles que permiten una planificación de reemplazo basada en la condición.

Indicadores de reemplazo del estator

El desgaste del estator se manifiesta como una reducción gradual de la eficiencia volumétrica: la bomba entrega menos flujo a la misma velocidad. Los operadores deben monitorear periódicamente el caudal de descarga en comparación con la velocidad. Una disminución de más del 10% al 15% a la misma velocidad y presión suele indicar que se debe programar el reemplazo del estator. Operar un estator desgastado provoca un mayor deslizamiento interno, generación de calor y desgaste acelerado del rotor. Meijia suministra estator universal para bombas de cavidad progresiva en todos los principales tipos de elastómeros y perfiles de compatibilidad, lo que permite a los operadores reemplazar estatores sin estar sujetos a los plazos de entrega prolongados de los fabricantes de equipos originales.

Inspección de la varilla de transmisión y las juntas

El desgaste de la junta universal se identifica por vibración anormal, aumento de ruido o inspección visual durante paradas planificadas. Los intervalos de reemplazo varían ampliamente según la abrasividad del fluido y la velocidad de operación. En aplicaciones de bombas de tornillo para aguas residuales y bombas de tornillo para lodos, las juntas generalmente requieren inspección cada 4000 a 8000 horas. Los conjuntos de transmisión completos de Meijia están fabricados con acero aleado con juntas mecanizadas con precisión, lo que garantiza una transmisión de potencia confiable y una vida útil prolongada de los componentes.

Protección contra funcionamiento en seco

El funcionamiento en seco (operar la bomba sin fluido) es la condición más dañina para una bomba de tornillo. Sin lubricación ni enfriamiento del fluido del proceso, el elastómero del estator se calienta rápidamente y puede destruirse en cuestión de minutos. Las instalaciones de bombas modernas deben incorporar detección de funcionamiento en seco (sensores de temperatura del estator, interruptores de flujo o monitoreo de presión) con interbloqueos de apagado automático. Los sistemas de bomba de Meijia pueden suministrarse con paquetes de protección integrados que abordan este riesgo operativo crítico.

Acerca de Jingjiang Meijia bomba Industry Co., Ltd.

Jingjiang Meijia bomba Industry Co., Ltd. está ubicada en el número 36 de Xintai Road, zona de desarrollo económico y tecnológico de Jingjiang, provincia de Jiangsu. Es una empresa profesional dedicada a la producción, venta y servicio posventa de bombas monotornillo y repuestos para bombas monotornillo de alta calidad.

Como fabricante y proveedor exclusivo de bombas de tornillo, Meijia Pump Industry reúne a numerosos ingenieros experimentados y técnicamente maduros que se especializan en el diseño, fabricación, inspección e integración completa de sistemas de bombas de tornillo. Los productos de bombas de un solo tornillo Meijia cuentan con tecnología avanzada, diseño estructural completo, diversas configuraciones, especificaciones integrales y durabilidad demostrada. Se utilizan ampliamente en los sectores de tratamiento de aguas ambientales, industria química, papel y pulpa, alimentos y productos farmacéuticos, petroquímicos y energéticos.

Meijia Pump Industry también proporciona accesorios universales para bombas de tornillo y repuestos para bombas de cavidad progresiva compatibles con las principales marcas mundiales de bombas de tornillo único. Su sólida capacidad de producción, amplia experiencia práctica y capacidades tecnológicas maduras brindan garantías de rendimiento confiables para todos los productos suministrados. El centro de servicio posventa de la empresa mantiene un equipo dedicado de ingenieros capacitados para brindar soporte completo posventa. Meijia Pump Industry es su socio de confianza en tecnología de bombas de tornillo único , y los líderes de la industria de todos los sectores son bienvenidos a visitar las instalaciones e intercambiar experiencia técnica.
